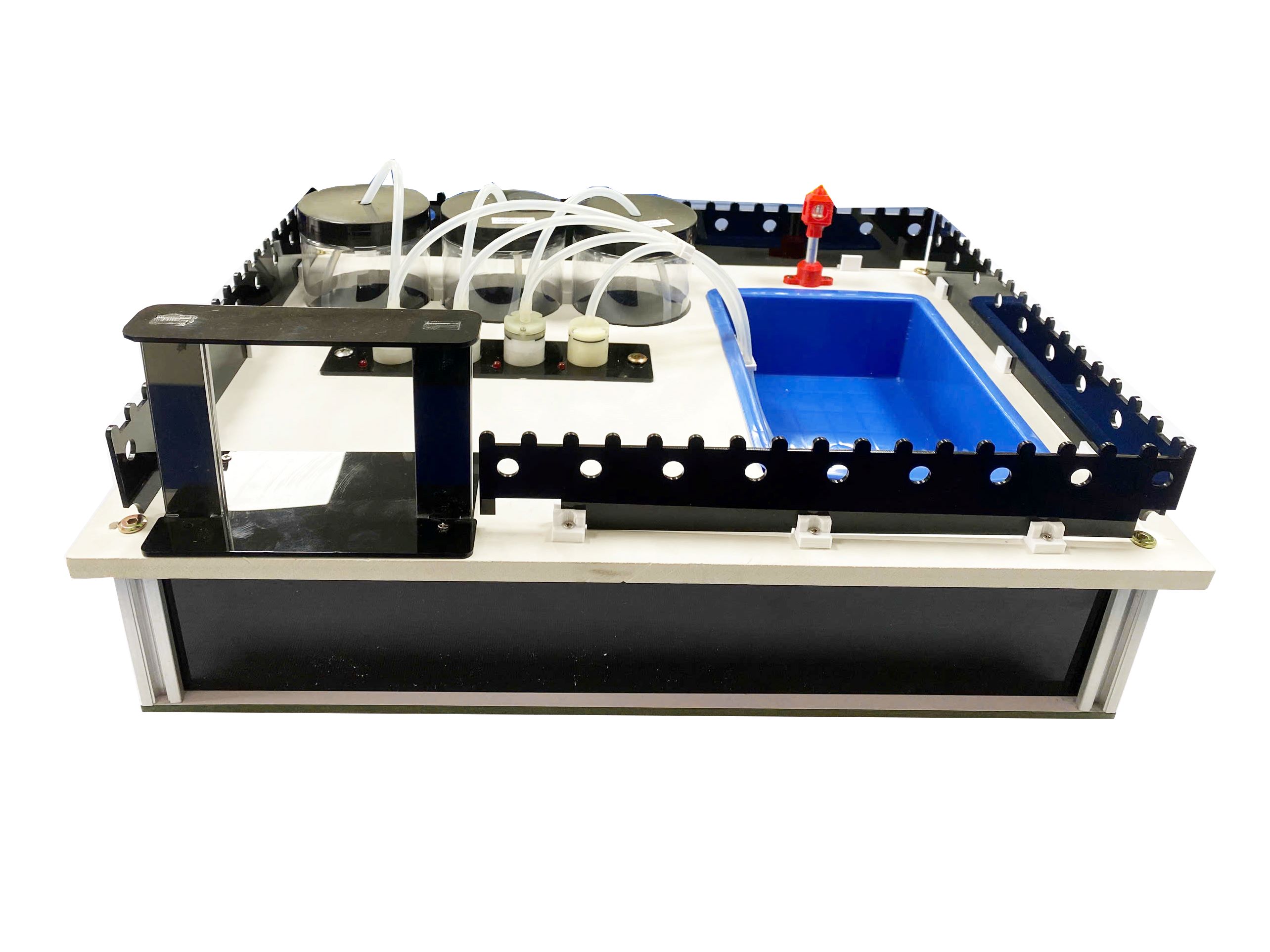

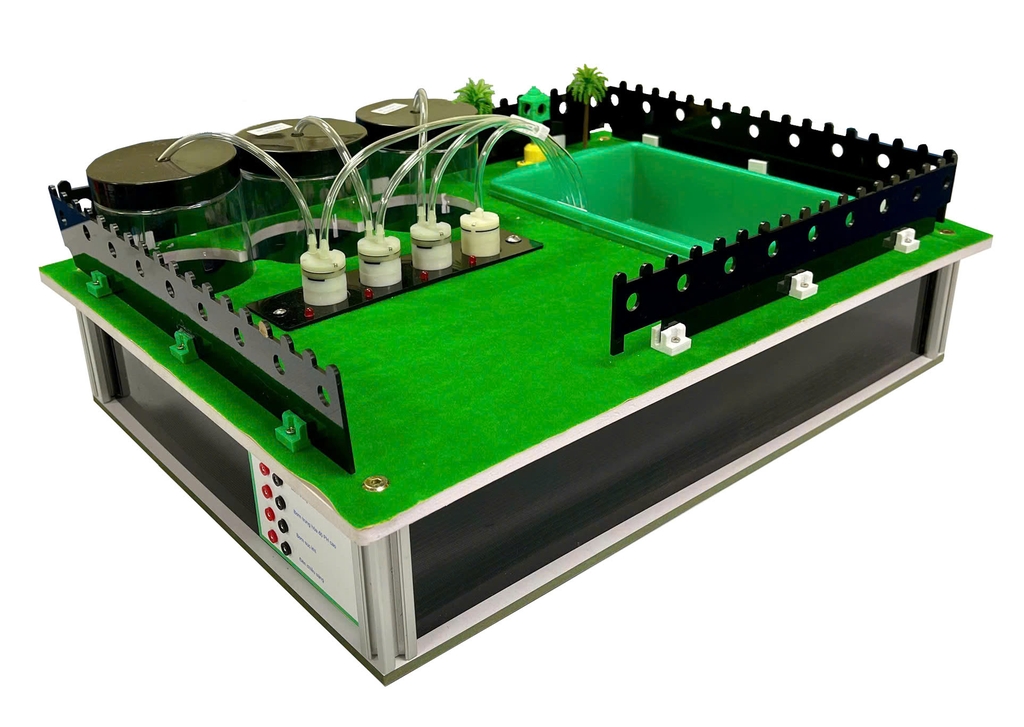

| - Model: SMART-CLEWA39 |
| - Xuất xứ: Công ty TNHH thiết bị giáo dục thông minh Khang Thịnh |
| (Sản phẩm được sản xuất và lắp ráp bởi nhà sản xuất đạt tiêu chuẩn chứng nhận: ISO 45001: 2018, chứng nhận: ISO 14001:2015, chứng nhận: ISO 9001: 2015) |
| * Phần cơ khí lắp ghép: |
| - Kích thước đế mô hình: 550x400mm |
| - Khảo sát chất lượng nước thông qua các cảm biến (cảm biến nhiệt độ, cảm biến đo độ mặn, cảm biến đo pH...) giữ chất lượng nước luôn ổn định ở một trạng thái được thiết lập trước bằng cách bơm các chất trung hòa độ mặn, ph thấp và ph cao để trung hòa nước trong bể. |
| - Bể chứa nước: kích thước 205x285x110 mm bằng nhựa chứa nước cần khảo sát. |
| - Hệ thống bơm: 3 bơm nước 12Vdc từ các téc chứa các dung dịch trung hòa độ mặn (téc 1), dung dịch trung hòa ph cao (téc 2) trung hòa ph thấp (téc 3) vào bể, 1 bơm sục khí điện áp 12Vdc để trung hòa nhiệt độ trong nước. |
| - Bộ điều khiển: kết nối với các cảm biến, nhận tín hiệu điều khiển từ cảm biến điều khiển các bơm thông qua jack quả chuối 2mm. |
| - Chất lượng nước và lượng nước ban đầu trong bể có thể tùy biến thay đổi theo yêu cầu ( nước trong bể được xả qua van ở đáy ra dụng cụ chứa sau mỗi thí nghiệm) |
| - Trụ nhôm 20x20, hàng rào, cổng, téc chứa nước điều hòa và téc nước bổ xung, các cây trang trí… |
| * Các Modul cảm biến kèm theo: Dùng để điều khiển trong các bài thực hành |
| 1- Mô-đun cảm biến đo nhiệt độ |
| (Dùng chung với cảm biến đã cung cấp ở chuyên đề trong phòng STEM) |
| 2- Mô-đun cảm biến đo độ pH (01 cảm biến): |
| - Mã hàng: SEN106 |
| - Dải đo: 0 ~ 14 Ph |
| - Độ chính xác: ± 0.1 pH (25oC) |
| - Độ phân dải: 0.01 pH |
| - Đơn vị đo: pH |
| - Tốc độ lấy mẫu: 10Hz |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Cổng điều khiển: Có thể cài đặt: |
| + 2 đầu ra điều khiển |
| + 2 đầu vào giám sát |
| + đầu dò nhiệt độ bù |
| - Cổng giao tiếp: USB-C |
| - Chuẩn kết nối: RS485 |
| - Giao thức: Modbus RTU |
| - Phần mềm: STEMe |
| - Điện áp hoạt động: 4.75 ~ 5.25V |
| 3- Mô-đun cảm biến đo nồng độ mặn (01 cảm biến): |
| - Mã hàng: SEN109 |
| - Dải đo: 0 ~ 50 ppt |
| - Độ chính xác: ± 5 % F.S |
| - Độ phân dải: 0.01 ppt |
| - Đơn vị đo: ppt |
| - Tốc độ lấy mẫu: 10Hz |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Cổng điều khiển: Có thể cài đặt: |
| + 2 đầu ra điều khiển |
| + 2 đầu vào giám sát |
| + đầu dò nhiệt độ bù |
| - Cổng giao tiếp: USB-C |
| - Chuẩn kết nối: RS485 |
| - Giao thức: Modbus RTU |
| - Phần mềm: STEMe |
| - Điện áp hoạt động: 4.75 ~ 5.25V |
| 4- Modul điều khiển xử lý nước trong ao hồ: |
| - Mã hàng: ESP3210DP_V1 |
| * CPU |
| - Lõi: ESP32-D0WD |
| - Xung nhịp: 40MHz |
| - Bộ nhớ Flash: 4Mbytes |
| - Bộ nhớ RAM: 536 Kbytes |
| - Bộ nhớ ROM: 448 Kbytes |
| - Điện áp hoạt động: 3 – 3.6V |
| - Nhiệt độ hoạt động: -40oC ~ 85oC |
| * Bluetooth, Wifi |
| - Giao thức: 802.11b/g/n, Bluetooth v4.2 +EDR, Class 1, 2 and 3 |
| - Điều chế: CCK, DSSS, OFDM |
| - Tần số: 2.4GHz ~ 2.5GHz |
| - Tốc độ dữ liệu: 150Mbps |
| - Công suất đầu ra: 20dBm |
| - Độ nhạy: -98dBm |
| * Màn hình |
| - Kích thước: 2.8 inch |
| - Độ phân giải: 240 x 320 pixels |
| - Cảm ứng: Điện trở |
| - Công nghệ hiển thị: TFT |
| - Số màu: 65,536 |
| * Giao tiếp |
| - Điện thoại, máy tính: Bluetooth |
| - Mạng: Wifi |
| - Cảm biến, điều khiển: RS485-RTU |
| 5- Modul quản lý PIN cho mô hình: |
| - Mã hàng: PFC3102_V1 |
| - Điện áp PIN: 3.7V |
| - Điện áp sạc: 5V |
| - Dòng sạc tối đa: 2.1A |
| - Tần số: 500Khz |
| - Điện áp xả: 5V |
| - Dòng xả tối đa: 2.4A |
| - Cổng sạc: USB-C |
| 6- Modul điều khiển công suất: |
| - Mã hàng: MOD218_V1 |
| - Lõi: ARM 32-bit |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Điện áp hoạt động: 2.4 – 3.6V |
| - Nhiệt độ hoạt động: -40oC ~ 85oC |
| - Cổng sạc: USB-C |
| - Đầu vào số: 4 |
| - Đầu ra PWM: 4 |
| - Đầu ra Rơ le: 8 |
| - Giao tiếp: RS485 (chuẩn Modbus RTU) |
| - Nguồn cấp: 5V/3A |
| 7- Modul thí nghiệm điện phân dung dịch |
| - Mã hàng: ĐPDD39 |
| - Ống thuỷ tinh Φ20, màu trắng, trung tính chịu nhiệt, hình chữ U rộng 100mm, cao 150mm, có 2 nhánh Φ8 vuốt thu đầu ra (được gắn 2 khóa nhựa teflon) ở 2 đầu cách miệng ống 20mm. |
| - 02 điện cực than chì Φ8 dài 120mm được xuyên qua nút cao su có kích thước vừa miệng ống chữ U ; 02 dây dẫn lấy nguồn chịu được dòng 3A, dài 300mm, mỗi dây có 1 đầu gắn với kẹp cá sấu có thể kẹp chặt điện cực than chì Φ8, đầu còn lại gắn với zắc cắm Φ4 bằng đồng. |
| - Bộ đổi nguồn từ 220V/240V-50/60Hz (AC) xuống 1,5V; 3V; 6V-3A (DC) và có lỗ cắm Φ4 để lấy điện áp đầu ra ; có công tắc đóng/ngắt. |
| 8- Modul thí nghiệm điều chế OXY |
| - Mã hàng: OXY39 |
| - Đế gỗ công nghiệp (230 x 240)mm; Trụ cọc nhôm 20x20x260 |
| - Bình tích khí Oxy thủy tinh |
| - Đầu thu thủy tinh; Cốc đong 250 ml (thu nước) |
| - Đèn cồn thủy tinh; Ống nghiệm thủy tinh d20 |
| - Kẹp càng cua nhôm |
| - Mica giá đỡ 5 ly; Nút silicone 19-25 và 17-22 |
| - Ống dẫn silicone d6 |
| * Bộ phần mềm giáo dục STEMe: Sử dụng phần mềm STEMe tiếng việt được cài trên máy tính, tự động kết nối các cảm biến và thiết lập được các trạng thái điều khiển. |
|
* Tài liệu hướng dẫn sử dụng |
