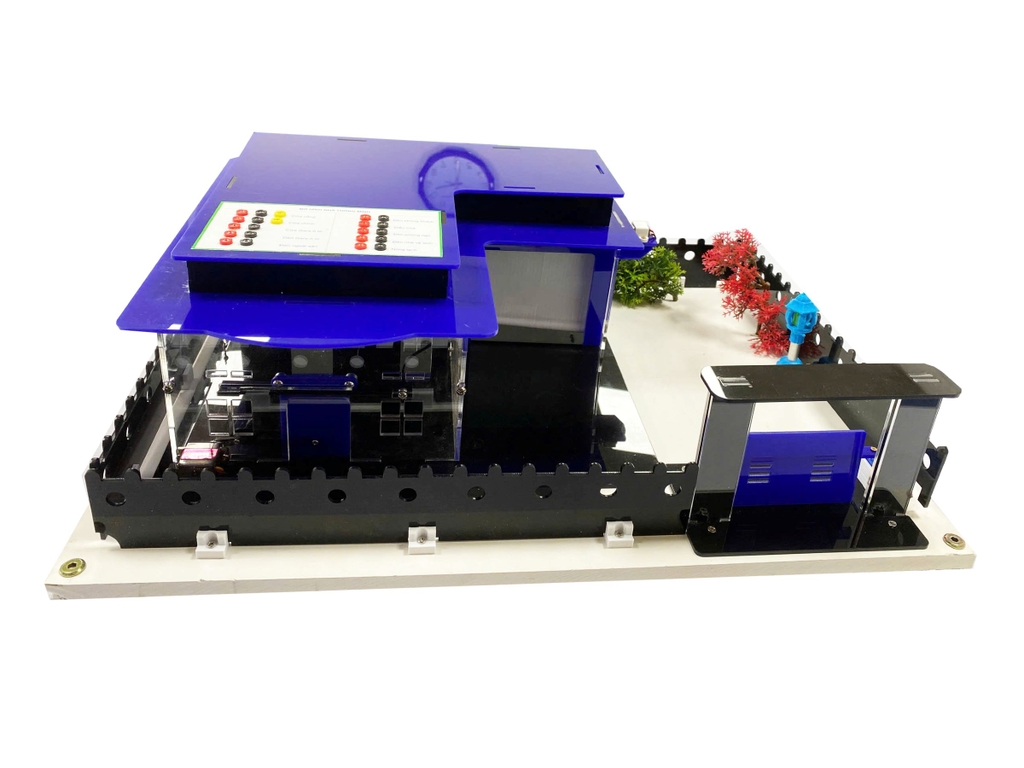

| Mô hình STEM điều khiển nhà thông minh |
| - Model: SMART-HOME39 |
| - Xuất xứ: Công ty TNHH thiết bị giáo dục thông minh Khang Thịnh |
| (Sản phẩm được sản xuất và lắp ráp bởi nhà sản xuất đạt tiêu chuẩn chứng nhận: ISO 45001: 2018, chứng nhận: ISO 14001:2015, chứng nhận: ISO 9001: 2015) |
| * Phần cơ khí lắp ghép: |
| - Kích thước đế mô hình: 550x400mm |
| - Điều khiển đóng mở cổng, đóng mở cửa, bật tắt đèn, bình nóng lạnh, quạt gió… tự động và thông minh. Khi các cảm biến chuyển động, cảm biến nhiệt độ, cảm biến ánh sáng nhận được tín hiệu khi có người hoặc xe di chuyển. |
| - Cổng chính: Điều khiển đóng mở tự động sử dụng động cơ servo 5Vdc, 180 độ. |
| - Đèn led chiếu sáng ngoài sân: Điều khiển bật tắt tự động. |
| - Nhà chính: Gồm có phòng khách, phòng ngủ, phòng vệ sinh. |
| - Điều khiển đóng mở cửa chính Cửa vào nhà sử dụng động cơ Servo 5Vdc, 180 độ , đóng mở cửa tự động. |
| - Điều khiển bật tắt các led mô phỏng bình nóng lạnh, đèn ngủ, đèn chiếu sáng, báo cháy… |
| - Gara để xe: Sử dụng động cơ giảm tốc N20 điện áp 5Vdc 100rpm. Điều khiển đóng mở cửa tự động. |
| - Hệ thống hàng rào và các cây trang trí … |
| * Các Modul cảm biến kèm theo: Dùng để điều khiển trong các bài thực hành |
| 1- Modul cảm biến ánh sáng (01 cảm biến): |
| - Mã hàng: SEN112 |
| - Dải đo: 0 ~ 65000 lx |
| - Độ chính xác: ± 1 % F.S |
| - Độ phân dải: 1 lx |
| - Đơn vị đo: lx |
| - Tần số lấy mẫu: 5Hz |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Cổng điều khiển: Có thể cài đặt: |
| + 2 đầu ra điều khiển |
| + 2 đầu vào giám sát |
| - Cổng giao tiếp: USB-C |
| - Chuẩn kết nối: RS485 |
| - Giao thức: Modbus RTU |
| - Phần mềm: Tiếng việt STEMe |
| - Điện áp hoạt động: 4.75 ~ 5.25V |
| 2- Mô-đun cảm biến đo nhiệt độ (01 cảm biến): |
| - Mã hàng: SEN101 |
| - Dải đo: -50 ~ 200 oC |
| - Độ chính xác: ± 0.2 % F.S |
| -Độ phân dải: 0.01 oC |
| - Đơn vị đo: độ C, độ K, độ F |
| - Tốc độ lấy mẫu: 10Hz |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Cổng điều khiển: Có thể cài đặt: |
| + 2 đầu ra điều khiển |
| + 2 đầu vào giám sát |
| - Cổng giao tiếp: USB-C |
| - Chuẩn kết nối: RS485 |
| - Giao thức: Modbus RTU |
| - Phần mềm: Tiếng việt STEMe |
| - Điện áp hoạt động: 4.75 ~ 5.25V |
| 3- Modul cảm biến khoảng cách (02 cảm biến): |
| - Mã hàng: SEN121 |
| - Dải đo: 0.15 ~ 2 m |
| - Độ chính xác: ± 3 % F.S |
| - Độ phân dải: 1 mm |
| - Đơn vị đo: mm, dm, cm, m |
| - Tần số lấy mẫu: 50Hz |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Cổng điều khiển: |
| + 02 đầu ra điều khiển |
| + 02 đầu vào giám sát |
| - Cổng giao tiếp: USB-C |
| - Chuẩn kết nối: RS485 |
| - Giao thức: Modbus RTU |
| - Phần mềm: STEMe |
| - Điện áp hoạt động: 4.75 ~ 5.25V |
| 4- Modul cảm biến chuyển động (02 cảm biến): |
| - Mã hàng: SEN123 |
| - Dải cảm biến: < 120o , 5m |
| - Đầu ra: Kỹ thuật số |
| - Đơn vị đo: ON/OFF |
| - Tần số lấy mẫu: 10Hz |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Cổng điều khiển: Có thể cài đặt: |
| + 2 đầu ra điều khiển |
| + 2 đầu vào giám sát |
| - Cổng giao tiếp: USB-C |
| - Chuẩn kết nối: RS485 |
| - Giao thức: Modbus RTU |
| - Phần mềm: STEMe |
| - Điện áp hoạt động: 4.75 ~ 5.25V |
| 5- Modul cảm biến lực (01 cảm biến): |
| - Mã hàng: SEN103 |
| - Dải đo: ± 50 N |
| - Độ chính xác: ± 0.1 % F.S |
| - Độ phân dải: 0.001 N |
| - Đơn vị đo: N |
| - Tần số lấy mẫu: 80Hz |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Cổng điều khiển: Có thể cài đặt: |
| + 2 đầu ra điều khiển |
| + 2 đầu vào giám sát |
| - Cổng giao tiếp: USB-C |
| - Chuẩn kết nối: RS485 |
| - Giao thức: Modbus RTU |
| - Phần mềm: Tiếng Việt đồng bộ với Bộ thu nhận dữ liệu và máy tính |
| - Điện áp hoạt động: 4.75 ~ 5.25V |
| 6- Modul điều khiển nhà thông minh: |
| - Mã hàng: ESP3210DP_V1 |
| * CPU |
| - Lõi: ESP32-D0WD |
| - Xung nhịp: 40MHz |
| - Bộ nhớ Flash: 4Mbytes |
| - Bộ nhớ RAM: 536 Kbytes |
| - Bộ nhớ ROM: 448 Kbytes |
| - Điện áp hoạt động: 3 – 3.6V |
| - Nhiệt độ hoạt động: -40oC ~ 85oC |
| * Bluetooth, Wifi |
| - Giao thức: 802.11b/g/n, Bluetooth v4.2 +EDR, Class 1, 2 and 3 |
| - Điều chế: CCK, DSSS, OFDM |
| - Tần số: 2.4GHz ~ 2.5GHz |
| - Tốc độ dữ liệu: 150Mbps |
| - Công suất đầu ra: 20dBm |
| - Độ nhạy: -98dBm |
| * Màn hình |
| - Kích thước: 2.8 inch |
| - Độ phân giải: 240 x 320 pixels |
| - Cảm ứng: Điện trở |
| - Công nghệ hiển thị: TFT |
| - Số màu: 65,536 |
| * Giao tiếp |
| - Điện thoại, máy tính: Bluetooth |
| - Mạng: Wifi |
| - Cảm biến, điều khiển: RS485-RTU |
| 7- Modul quản lý PIN cho mô hình: |
| - Mã hàng: PFC3102_V1 |
| - Điện áp PIN: 3.7V |
| - Điện áp sạc: 5V |
| - Dòng sạc tối đa: 2.1A |
| - Tần số: 500Khz |
| - Điện áp xả: 5V |
| - Dòng xả tối đa: 2.4A |
| - Cổng sạc: USB-C |
| 8- Modul điều khiển công suất: |
| - Mã hàng: MOD218_V1 |
| - Lõi: ARM 32-bit |
| - Tần số hoạt động: 48MHz |
| - Bộ nhớ Flash: 64Kbytes |
| - Bộ nhớ SRAM: 8 Kbytes |
| - Điện áp hoạt động: 2.4 – 3.6V |
| - Nhiệt độ hoạt động: -40oC ~ 85oC |
| - Cổng sạc: USB-C |
| - Đầu vào số: 4 |
| - Đầu ra PWM: 4 |
| - Đầu ra Rơ le: 8 |
| - Giao tiếp: RS485 (chuẩn Modbus RTU) |
| - Nguồn cấp: 5V/3A |
| * Bộ phần mềm giáo dục STEMe: Sử dụng phần mềm STEMe tiếng việt được cài trên máy tính, tự động kết nối các cảm biến và thiết lập được các trạng thái điều khiển. |
|
* Tài liệu hướng dẫn sử dụng |
